Uszkodzone gniazdo SD w D40

[MiQ27]

Witam
Ostatnio jak wkładałem kartę do aparatu, to dźwięk który usłyszałem jakoś zabrzmiał inaczej.
No i rzeczywiście, ten mechanizm w gnieździe przestał działać. Trzeba kartę wyciągać szczypcami...
Czy ktoś widział może wnętrzności D40 i wie, jak wygląda slot kart? Jakieś zdjęcia?
Myślałem nad kupieniem nowego i wymianą mechanizmu. Znalazłem 2 trochę się różniące wykonaniem:

http://lispol.com/p/1361/Gniazdo%20n...20wyrzutnikiem
http://www.sklep.propox.com/index.php?d=produkt&id=2774

i nie wiem, które byłoby bardziej zbliżone budową do oryginału.
Ewentualnie czy ten mechanizm jest na tyle nieskomplikowany, że da się naprawić?

[darkmajin]

i tak nie robisz zdjęć rozkręć i sobie zobacz , po drugie to są groszowe sprawy jeżeli to sam mechanizm kup oba

[MiQ27]

Robię, bo gniazdo działa. Dlatego wolałbym uniknąć niepotrzebnego rozkręcania korpusu.
Jedynie wyjmowanie karty jest uciążliwe.

[darkmajin]

tylko mechanizm wyciągania zwalony weź przymocuj sobie sznureczek do karty taki mam patent na gniazdo w laptopie , poza tym zostaje tylko kupno gniazda

[MiQ27]

Poszedłem na całość. Mój D40 właśnie jest w trakcie strip-teasu
Odkręciłem fafnaście śrubeczek, odpiąłem dziesiątki taśm przewodzących, lutownica już się grzeje. Będzie się działo

[darkmajin]

cykni foty jak masz czym bebechy nie często się widzi

[MiQ27]

Udało się
Wprawdzie ściągnąłem z czeluści netu serwisówkę do D40, ale ta część demontażu jest stosunkowa prosta i bez niespodzianek.

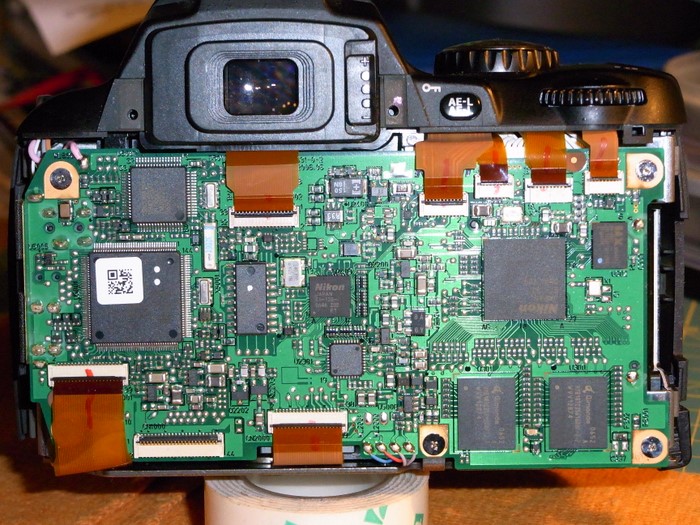

Po odkręceniu podstawy korpusu i i zdjęciu tylnej ścianki (tu trzeba uważać i odpiąć taśmę) pokazuje się płyta główna z mnogością złącz.

źródło

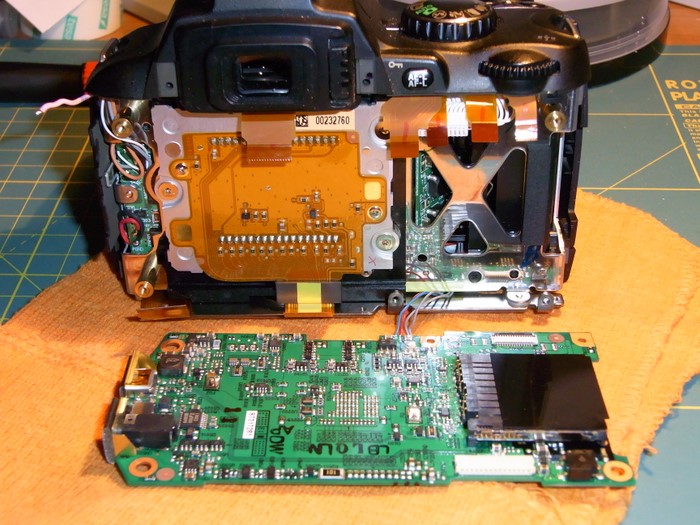

Trzeba je wszystkie odpiąć i odlutować różowy przewód, żeby mieć dojście do drugiej strony.
Widać przy okazji stalowy szkielet korpusu i moduł matrycy.

źródło

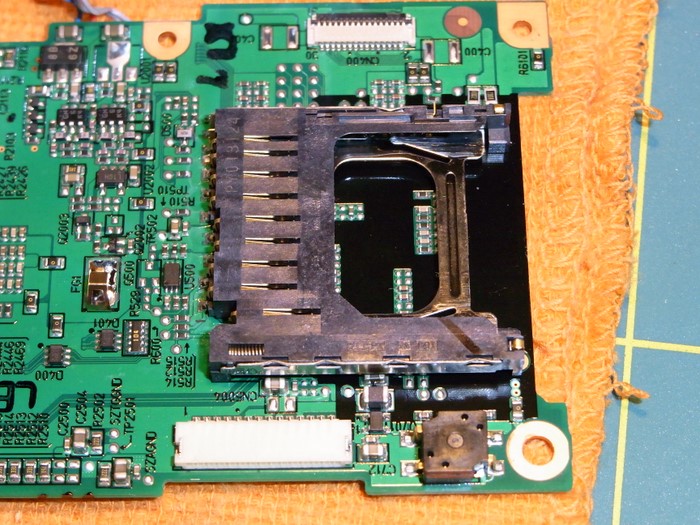

Gniazdo wygląda trochę inaczej niż te co znalazłem w necie. Jest zamontowane jakby "na plecach", stykami na górze.
Widać ściśniętą sprężynkę wyrzutnika.

źródło

Jak się okazało, suwaczek-blokada w nieznany sposób zawiesił się w tylnym położeniu. Chwila manipulacji wykałaczką i zeskoczył na miejsce. Gniazdo działa, ale jakby nie tak pewnie jak wcześniej. Będę musiał się z nim delikatniej obchodzić, bo taka zabawa to całe popołudnie w plecy.
Niewykluczone, że suwaczek da się też odblokować przez "drzwiczki" karty bez demontażu korpusu, ale strzeżonego...

Dodatkowe fotki D40 w negliżu

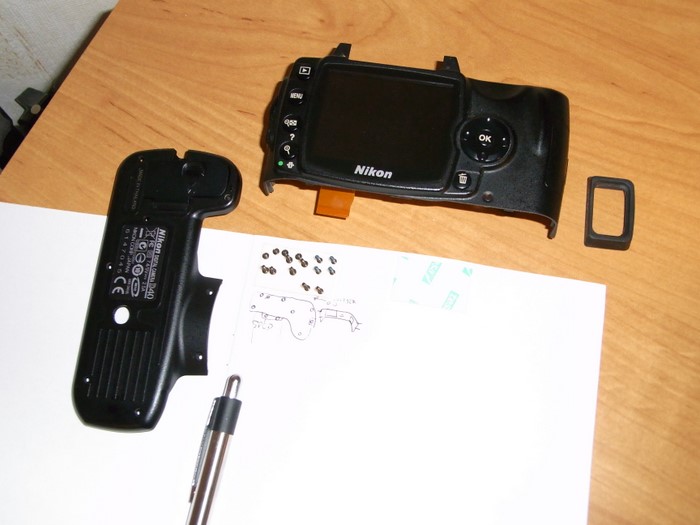

Taśma dwustronna na srubki

źródło

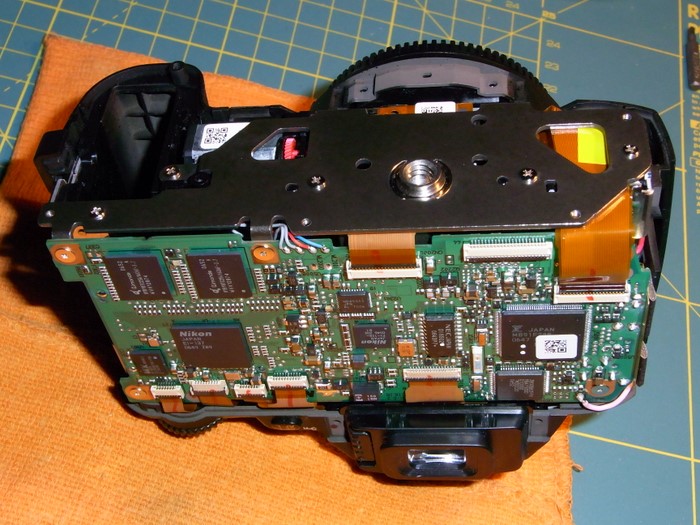

Podstawa z gniazdem statywu

źródło

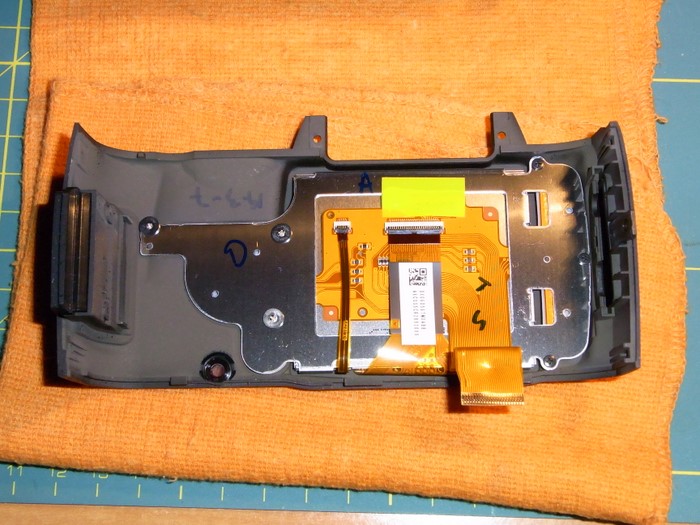

Zespół wyświetlacza i przycisków

źródło
